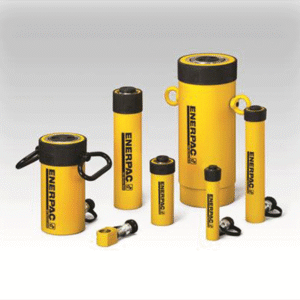

جک هیدرولیک چیست و چه کاربردی در صنایع دارد؟

جک هیدرولیک چیست و چه کاربردی در صنایع دارد؟

تعریف دقیق(Engineering definition)

جک هیدرولیک(Hydraulic Jack/Cylinder)تجهیزی است که با استفاده از قانون پاسکال ،فشار سیال را به نیروی خطی بسیار بزرگ تبدیل میکند .

ساختار جک هیدرولیک (اجزای اصلی تشکیل دهنده)

یک جک صنعتی مثل برند های Hi-FORCE یا ENERPAC و یا برند های مشابه از این بخش ها تشکیل شده است .

1- سیلندر (Cylinder Barrel) : بدنه اصلی که فشار را تحمل میکند (معمولا از فولاد آلیاژی)

2-پیستون /رام(Ram) : بخش متحرک که نیروی خطی تولید منیکند

3-اببند ها (Seals) :برای جلوگیری از نشتی سیال در فشار های بالا

4- فنر بازگشت (در  مدل های Single-Action) : برای بازگشت خودکار پیستون

5-پورت روغن (OIL PORT): محل ورود و خروج روغن

نحوه عملکرد جک هیدرولیک

مراحل کار :

1- پمپ هیدرولیک روغن را تحت فشار قرار میدهد ، روغن وارد سیلندر شده و فشار به پیستون منتقل میشود ف

پیستون حرکت کرده و بار را جابه جا میکند .

کاربردهای جک هیدرولیک چیست؟

1-لیفتینگ سنگین(Heavy lifting)

بلند کردن تجهیزات تناژ بالا تا چند صد تن

نصب توربین،ژنراتور،کمپرسور ، بالا بردن پل و سازه های فولادی و غیره….

2-جکینگ و لولینگ سازه ها

تنظیم تراز ماشین آلات

اصلاح نشست فنداسیون

3-پروژه های عمرانی و زیر ساختی

جابه جایی پل ها (Bridge Launching)

هل دادن سازه ها (Skidding Systems)

4-کشش و پیشتنیدگی (Tensioning Applications)

کشیدن کابل ها در سازه های پیش تنیده

5- کاربرد در تعمیرات صنعتی

خارج کردن شفت ها

جدا سازی قطعات بزرگ

انواع جک هیدرولیک صنعتی از لحاظ ساختار و کاربرد

1-جک های یک طرفه (Single Acting)

حرکت با فشار روغن ،

برگشت با فنر

ساده و پر کاربرد

2-جک دو طرفه (Double-Acting)

حرکت در رفت و برگشت با فشار روغن

کنترل دقیق تر

مناسب پروژه های حساس

3-جک های کتابی (تخت)

ارتفاع کم

مناسب فضاهای محدود

4-جک های سوراخ دار (Hollow Plunger)

امکان عبور میله یا کابل

کاربرد در کشش و تست

5- تناژ بالا (Hight Tonnage gacks)

ظرفیت چند صد تا هزار تن

کاربرد پروژه های سنگین

6-Lock Nut cylinder

دارای مهره قفل کن

نگه داری بار بدون افت فشار

برند های مطرح جک هیدرولیک

1- Enerpac

انرپک از بزرگترین تولید کنندگان تجهیزات هیدرولیک در سطح دنیا ، دارای استاندارد جهانی ،دقت و کیفیت ساخت بالا ،تنوع بالا ،مناسب جهت استفاده در پروژه های حساس .

Hi-Force

ساخت کشور انگلستان دارای کیفیت بالا و عملکرد صنعتی قابل قبول

3-Powert Team

ساخت امریکا ،صنعتی و مقاوم ،قیمت متعادل نسبت به برند انرپک

نکات مهم در انتخاب جک هیدرولیک

1-ظرفیت ،باید حداقل 1.5 برابر بار واقعی باشد

2-کورس ،میزان حرکت پیستون

3-ارتفاع اولیه،در فضاهای محدود بسیار مهم است

4-نوع عملکرد ،Single یا Double Acting

5-فشار کاری فق معمولا استاندارد 700 بار است

6- شرایط محیطی ، دما ،رطوبت،محیط انفجاری(ATEX)

جمع بندی

جک هیدرولیک یکی از کلیدی ترین تجهیزات در صنایع سنگین است که با تبدیل فشار سیال به نیروی خطی ،امکان جابه جایی و بلند کردن بارهای بسیار سنگین را فراهم میکند .

کاربرد اصلی این ابزار در لیفتینگ ،جکینگ و عملیات سازه ای است .
