نکات ایمنی استفاده از سیلندرهای هیدرولیک؛ راهنمای کامل کار با جک‌های هیدرولیک

نکات ایمنی استفاده از سیلندر های هیدرولیک ،راهنمای کامل کار با جک های هیدرولیک

سیلندر هیدرولیک یکی از مهم‌ترین تجهیزات برای بلند کردن، جابه‌جا کردن، فشار دادن، کشیدن و نگه‌داشتن موقت بار در صنایع مختلف است. با وجود کاربرد گسترده این تجهیزات، استفاده نادرست از سیلندر هیدرولیک می‌تواند باعث آسیب به دستگاه، سقوط بار، پارگی شیلنگ و حتی صدمات شدید جانی شود.

به همین دلیل، رعایت نکات ایمنی استفاده از سیلندر های هیدرولیک، جک هیدرولیک و پمپ هیدرولیک فشار بالا اهمیت بسیار زیادی دارد.

در این مقاله، مهم‌ترین نکات ایمنی استفاده از سیلندرهای هیدرولیک را با تمرکز بر اصول ایمنی مطرح‌شده در دستورالعمل‌های ENERPAC بررسی می‌کنیم.

سیلندر هیدرولیک چگونه می‌تواند خطرناک باشد؟

سیلندرهای هیدرولیک قادرند نیروی بسیار زیادی تولید کنند. برای مثال، بسیاری از سیستم‌های هیدرولیک صنعتی در فشارهای بسیار بالا کار می‌کنند و برخی تجهیزات هیدرولیک فشار بالا تا 700 بار (10,000 PSI) طراحی شده‌اند.

بنابراین یک خطای کوچک در انتخاب تجهیزات، نصب سیلندر، نحوه قرارگیری بار یا تنظیم فشار می‌تواند انرژی بسیار زیادی را آزاد کند.

خطرات اصلی هنگام استفاده از سیلندرهای هیدرولیک عبارت‌اند از:

• سقوط ناگهانی بار
• حرکت یا لغزش سیلندر
• اعمال بار جانبی به پیستون
• پارگی شیلنگ فشار قوی
• جدا شدن کوپلینگ
• افزایش بیش از حد فشار
• خارج شدن ناگهانی پیستون
• له‌شدگی دست و پا در نقاط گیرکردن
• واژگونی یا ناپایداری بار
• نشت روغن هیدرولیک تحت فشار

 نکات ایمنی استفاد از سیلندر های هیدرولیک

1. قبل از استفاده، ظرفیت سیلندر را بررسی کنید

یکی از مهم‌ترین نکات ایمنی استفاده از سیلندر های هیدرولیک این است که هرگز ظرفیت مجاز سیلندر هیدرولیک را نادیده نگیرید.

وزن بار باید با ظرفیت واقعی سیلندر مطابقت داشته باشد و نباید سیلندر را برای بلند کردن باری بیشتر از ظرفیت نامی آن استفاده کرد.

همچنین فقط ظرفیت سیلندر مهم نیست؛ تمام اجزای سیستم هیدرولیک باید برای فشار و نیروی موردنظر مناسب باشند.

فشار کاری سیستم نباید از فشار مجاز ضعیف‌ترین قطعه موجود در مدار بیشتر شود. بنابراین باید ظرفیت پمپ، شیلنگ، کوپلینگ، شیرها و سیلندر با یکدیگر هماهنگ باشند.

2. از تمام ظرفیت سیلندر در شرایط عادی استفاده نکنید

یکی از توصیه‌های مهم ENERPAC که در نکات ایمنی استفاده از سیلندر های هیدرولیک امده است قائده 80 درصد میباشد .

ظرفیت و کورس اعلام‌شده توسط سازنده، حداکثر محدوده مجاز تجهیزات محسوب می‌شود. برای افزایش حاشیه ایمنی، بهتر است در طراحی و اجرای سیستم هیدرولیک تا حد امکان از حدود 80 درصد ظرفیت بار و کورس نامی استفاده شود.

برای مثال، اگر سیلندری ظرفیت مشخصی برای بلند کردن بار دارد، بهتر است در یک کاربرد عادی به‌صورت مداوم در حداکثر ظرفیت آن کار نکند.

3. سیلندر هیدرولیک را روی سطح محکم و تراز قرار دهید

یکی دیگر از نکات ایمنی استفاده از سیلندر های هیدرولیک در مورد سطح زیر جک است .

سطح زیر سیلندر باید:

• محکم باشد
• تراز باشد
• توان تحمل بار را داشته باشد
• در هنگام اعمال نیرو دچار نشست نشود

پایه سیلندر باید به‌طور کامل روی سطح مناسب قرار بگیرد.

در کاربردهای سنگین می‌توان از صفحات فولادی یا تجهیزات مخصوص پایه سیلندر برای افزایش پایداری استفاده کرد. ENERPAC نیز در دستورالعمل سیلندرهای تناژ بالا بر اهمیت سطح صاف و پایدار و ظرفیت مناسب سطح زیر سیلندر تأکید می‌کند.

قرار دادن سیلندر روی سطح نرم، شیب‌دار یا ناپایدار می‌تواند باعث حرکت سیلندر و از دست رفتن تعادل بار شود.

4. از اعمال بار جانبی به پیستون جلوگیری کنید

سیلندر هیدرولیک برای اعمال نیرو در راستای محور خود طراحی شده است.

اگر بار به‌صورت زاویه‌دار یا جانبی روی پیستون وارد شود، احتمال:

• خم شدن پیستون
• آسیب به آب‌بندی‌ها
• کاهش عمر سیلندر
• حرکت ناگهانی بار
• ناپایداری مجموعه

افزایش پیدا می‌کند.

بار جانبی ممکن است در اثر نامیزان بودن بار، تغییر مرکز ثقل، نشست سطح زیر سیلندر، عدم هم‌راستایی سیلندر و سازه یا بلند شدن نامتوازن چند سیلندر ایجاد شود. ENERPAC توصیه می‌کند تا حد امکان این نیروهای جانبی حذف یا به حداقل برسند.

5. برای توزیع مناسب نیرو از زین یا Saddle استفاده کنید

یکی دیگر از نکات ایمنی استفاده از سیلندر های هیدرولیک که ENERPAC به آن اشاره کرده است .

یکی از اشتباهات خطرناک، اعمال مستقیم بار روی سر پیستون بدون استفاده از Saddle یا زین مناسب است.

زین مناسب باعث می‌شود نیرو بهتر روی سطح بار توزیع شود و از تغییر شکل یا اصطلاحاً قارچی شدن سر پیستون (Mushrooming) جلوگیری شود.

در کاربردهایی که سطح تماس بار با پیستون مناسب نیست، باید از متعلقات استاندارد و مناسب سیلندر استفاده شود.

6. هرگز از سیلندر هیدرولیک به‌عنوان تکیه‌گاه دائمی بار استفاده نکنید

این یکی از مهم‌ترین نکات ایمنی استفاده از سیلندر های هیدرولیک است .

سیلندر هیدرولیک وسیله مناسبی برای نگه داشتن دائمی بار نیست.

سیلندر می‌تواند بار را بالا ببرد، اما پس از رسیدن بار به ارتفاع موردنظر، باید بار به‌صورت مکانیکی مهار شود.

برای مثال می‌توان از:

• پایه‌های فلزی مناسب
• بلوک‌های مقاوم
• خرک صنعتی
• تجهیزات مهار مکانیکی استاندارد

استفاده کرد.

پس از بالا بردن بار، ابتدا بار را روی تکیه‌گاه مکانیکی مطمئن قرار دهید و سپس برای ورود به فضای زیر بار اقدام کنید. ENERPAC صراحتاً تأکید می‌کند که سیلندر مورد استفاده برای بلند کردن بار نباید به‌عنوان وسیله نگهدارنده بار استفاده شود.

7. هرگز دست یا پا را زیر بار قرار ندهید

تا زمانی که بار فقط توسط سیستم هیدرولیک نگه داشته می‌شود، نباید هیچ قسمت بدن زیر بار قرار گیرد.

همچنین دست‌ها و پاها باید از:

• زیر بار
• اطراف پیستون
• نقاط گیرکردن
• محل تماس سیلندر و قطعه کار

دور نگه داشته شوند.

حتی زمانی که سیستم پایدار به نظر می‌رسد، امکان افت فشار، خرابی قطعات یا حرکت ناگهانی بار وجود دارد.

8. فشار سیستم را با گیج کنترل کنید

استفاده از فشارسنج هیدرولیک (Pressure Gauge) یکی از اصول مهم از نکات ایمنی استفاده از سیلندر های هیدرولیک است .

گیج به اپراتور اجازه می‌دهد فشار واقعی سیستم را مشاهده کند و از افزایش فشار فراتر از محدوده مجاز جلوگیری شود.

همچنین نباید شیر اطمینان پمپ را به‌گونه‌ای تنظیم کرد که فشار سیستم از حداکثر فشار مجاز تجهیزات بیشتر شود.

هرگز شیر اطمینان را غیرفعال یا تنظیم کارخانه‌ای آن را بدون دلیل فنی تغییر ندهید.

9. شیلنگ هیدرولیک را قبل از استفاده بررسی کنید

شیلنگ فشار قوی یکی از حساس‌ترین اجزای سیستم هیدرولیک است.

قبل از استفاده، شیلنگ را از نظر موارد زیر بررسی کنید:

• بریدگی
• ترک‌خوردگی
• ساییدگی
• تورم
• له‌شدگی
• نشتی روغن
• آسیب اتصالات
• پیچ‌خوردگی

شیلنگ نباید زیر بار یا در مسیر عبور تجهیزات قرار بگیرد.

همچنین نباید شیلنگ را بیش از شعاع خم مجاز آن خم کرد. در یکی از دستورالعمل‌های عمومی ENERPAC حداقل شعاع خم 115 میلی‌متر ذکر شده است؛ البته مقدار دقیق باید مطابق مشخصات همان شیلنگ تعیین شود.

10. شیلنگ تحت فشار را لمس نکنید

اگر در سیستم هیدرولیک نشتی مشاهده کردید، هرگز با دست محل نشتی را پیدا نکنید.

روغن هیدرولیک تحت فشار بالا می‌تواند از یک سوراخ بسیار کوچک خارج شود و باعث آسیب جدی شود.

قبل از تعمیر یا باز کردن اتصالات:

1. سیستم را متوقف کنید.
2. فشار هیدرولیک را به‌طور ایمن تخلیه کنید.
3. از صفر شدن فشار مطمئن شوید.
4. سپس عملیات تعمیر یا تعویض قطعه را انجام دهید.

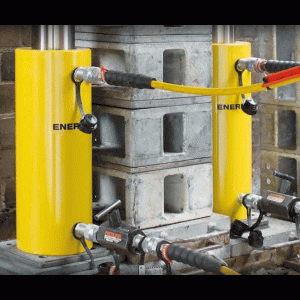

11. هنگام استفاده از سیلندر دوطرفه، هر دو کوپلینگ را متصل کنید

در سیلندرهای هیدرولیک دوطرفه (Double Acting)، مدار رفت و برگشت باید به‌درستی متصل باشد.

ENERPAC تأکید می‌کند که هنگام استفاده از سیلندرهای دوطرفه، هر دو کوپلینگ باید متصل باشند و شیلنگ برگشت نیز در جای خود قرار گرفته باشد.

استفاده نادرست از کوپلینگ‌ها می‌تواند باعث ایجاد شرایط خطرناک و آسیب به سیستم شود.

12. کوپلینگ‌ها را تمیز نگه دارید

قبل از اتصال کوپلینگ‌های هیدرولیک:

• قسمت‌های اتصال را تمیز کنید.
• از ورود گردوغبار و آلودگی به مدار جلوگیری کنید.
• در زمان عدم استفاده، از درپوش‌های محافظ استفاده کنید.

آلودگی واردشده به سیستم می‌تواند باعث خرابی شیرها، پمپ، آب‌بندی‌ها و سایر قطعات هیدرولیک شود. دستورالعمل‌های ENERPAC نیز بر تمیز بودن کوپلینگ‌ها و استفاده از درپوش محافظ تأکید دارند.

13. سیلندر را در حالت تحت فشار جدا نکنید

یکی از خطرناک‌ترین اشتباهات، باز کردن شیلنگ یا کوپلینگ در حالی است که سیستم هنوز تحت فشار قرار دارد.

قبل از جدا کردن سیلندر:

• بار را در وضعیت ایمن قرار دهید.
• سیلندر را تا حد امکان به وضعیت مناسب و ایمن برگردانید.
• فشار سیستم را تخلیه کنید.
• سپس اتصالات را باز کنید.

ENERPAC توصیه می‌کند سیلندر تنها زمانی جدا شود که کاملاً جمع شده باشد یا از تجهیزات مناسب برای قفل کردن فشار استفاده شده باشد.

14. از حرارت و شعله دور نگه دارید

تجهیزات هیدرولیک نباید در معرض شعله مستقیم یا حرارت بیش از حد قرار بگیرند.

در دستورالعمل‌های ENERPAC، دور نگه داشتن تجهیزات هیدرولیک از آتش و دمای بالاتر از 65 درجه سانتی‌گراد توصیه شده است.

در محیط‌های گرم یا نزدیک به عملیات جوشکاری باید شرایط محیطی و مشخصات سازنده تجهیزات به‌دقت بررسی شود.

15. روغن هیدرولیک مناسب استفاده کنید

استفاده از روغن نامناسب می‌تواند باعث:

• آسیب به آب‌بندی‌ها
• کاهش عملکرد پمپ
• خوردگی قطعات
• افزایش سایش
• کاهش عمر سیستم

شود.

نوع روغن باید مطابق دستورالعمل سازنده پمپ و سیلندر انتخاب شود.

همچنین هنگام پر کردن مخزن پمپ، از پر کردن بیش از حد خودداری کنید و دستورالعمل سازنده را رعایت کنید. در برخی دستورالعمل‌های ENERPAC تأکید شده است که برای جلوگیری از پر شدن بیش از حد، وضعیت پیستون سیلندر هنگام اضافه کردن روغن باید مطابق دستورالعمل سیستم باشد.

16. قبل از شروع کار، تجهیزات را بازرسی کنید

قبل از هر عملیات بلند کردن یا پرس کردن، کل سیستم را بررسی کنید:

سیلندر

• بدنه
• پیستون
• رزوه‌ها
• زین
• آب‌بندی‌ها

پمپ

• سطح روغن
• شیرها
• فشار کاری
• اتصالات

شیلنگ

• بدنه
• اتصالات
• نشتی
• خم‌شدگی

کوپلینگ

• تمیزی
• آسیب‌دیدگی
• اتصال صحیح

اگر هر یک از قطعات آسیب‌دیده یا فرسوده است، نباید بدون بررسی و تأیید فنی مورد استفاده قرار گیرد.

17. رزوه‌ها و متعلقات سیلندر را محافظت کنید

در سیلندرهایی که از رزوه برای نصب متعلقات استفاده می‌کنند، رزوه‌ها باید در هنگام استفاده و حمل‌ونقل محافظت شوند.

استفاده از متعلقات نامناسب یا نصب نادرست می‌تواند باعث انتقال نامناسب نیرو و آسیب به سیلندر یا بار شود. ENERPAC نیز بر محافظت از رزوه‌های سیلندر و استفاده صحیح از متعلقات تأکید دارد.

18. در زمان بلند کردن، سرعت و پایداری بار را کنترل کنید

بلند کردن بار فقط به ظرفیت سیلندر مربوط نیست.

مرکز ثقل بار، نحوه قرارگیری سیلندر و هماهنگی حرکت در سیستم‌های چندسیلندری نیز اهمیت زیادی دارد.

در سیستم‌هایی که چند سیلندر به‌صورت همزمان کار می‌کنند، عدم هماهنگی حرکت می‌تواند باعث ایجاد بار جانبی و ناپایداری شود. در چنین کاربردهایی باید از سیستم مناسب کنترل و توزیع نیرو استفاده شود.

19. تجهیزات حفاظت فردی استفاده کنید

اپراتور هنگام کار با تجهیزات هیدرولیک باید متناسب با شرایط کاری از تجهیزات حفاظت فردی استفاده کند.

این تجهیزات می‌تواند شامل موارد زیر باشد:

• عینک ایمنی
• دستکش مناسب
• کفش ایمنی
• لباس کار مناسب
• محافظ صورت در کاربردهای خاص

ENERPAC نیز در دستورالعمل‌های سیلندرهای هیدرولیک بر استفاده از تجهیزات حفاظت فردی مناسب تأکید کرده است.

20. قبل از کار، دستورالعمل سازنده را مطالعه کنید

سیلندرهای هیدرولیک مختلف ممکن است تفاوت‌های مهمی در طراحی و نحوه استفاده داشته باشند.

به‌خصوص در مورد:

• سیلندرهای یک‌طرفه
• سیلندرهای دوطرفه
• سیلندرهای توخالی
• سیلندرهای تناژ بالا
• سیلندرهای قفل‌دار
• سیلندرهای کورس بلند

نباید صرفاً بر اساس تجربه قبلی کار کرد.

همیشه دستورالعمل مربوط به همان مدل سیلندر، پمپ و متعلقات را مطالعه کنید. ENERPAC نیز تأکید می‌کند که روش کار به آرایش سیستم و نوع اجزای مورد استفاده بستگی دارد.

چک‌لیست ایمنی سیلندر هیدرولیک

قبل از شروع عملیات، این موارد را بررسی کنید:

☐ ظرفیت سیلندر برای بار مناسب است.

☐ فشار کاری از محدوده مجاز هیچ‌کدام از اجزای سیستم بیشتر نیست.

☐ سیلندر روی سطح محکم و تراز قرار گرفته است.

☐ بار با محور سیلندر هم‌راستا است.

☐ از اعمال بار جانبی جلوگیری شده است.

☐ زین یا متعلقات مناسب روی پیستون نصب شده است.

☐ شیلنگ‌ها سالم و بدون نشتی هستند.

☐ کوپلینگ‌ها تمیز و کاملاً متصل هستند.

☐ فشار سیستم توسط فشارسنج کنترل می‌شود.

☐ شیر اطمینان دستکاری نشده است.

☐ هیچ فردی زیر بار قرار ندارد.

☐ بار پس از بلند شدن به‌صورت مکانیکی مهار شده است.

☐ تجهیزات حفاظت فردی استفاده شده است.

☐ دستورالعمل سازنده مطالعه شده است.

جمع‌بندی نکات ایمنی استفاده از سیلندر های هیدرولیک

سیلندر هیدرولیک ابزاری قدرتمند برای اعمال نیروی زیاد در عملیات صنعتی، تعمیرگاهی، راهسازی، عمرانی و تعمیر و نگهداری ماشین‌آلات است. اما همین قدرت بالا باعث می‌شود رعایت اصول ایمنی در هنگام استفاده از آن ضروری باشد.

مهم‌ترین اصل در نکات ایمنی استفاده از سیلندر های هیدرولیک ، این است که هیچ‌گاه ظرفیت، فشار یا کورس مجاز تجهیزات را پشت سر نگذارید و هرگز به سیلندر هیدرولیک به‌عنوان تکیه‌گاه دائمی بار اعتماد نکنید.

استفاده از پایه مناسب، جلوگیری از بار جانبی، کنترل فشار با گیج، بررسی شیلنگ و کوپلینگ، استفاده از زین مناسب و مهار مکانیکی بار از مهم‌ترین اقدامات برای کاهش خطرات هنگام کار با سیلندرهای هیدرولیک هستند.

در کاربردهای سنگین یا حساس، انتخاب صحیح سیلندر، پمپ، شیلنگ، کوپلینگ و تجهیزات جانبی باید بر اساس مشخصات فنی سازنده و شرایط واقعی کار انجام شود.

نکات ایمنی استفاده از سیلندر های هیدرولیک و دیگر متعلقات هیدرولیک را جدی بگیرید تا از بروز خطرات جانی و مالی سنگین جلوگیری شود .
